In Hochtemperatur-Cracklinien in petrochemischen Anlagen, Dampfsystemen in Wärmekraftwerken und korrosiven Strömen in Abwasseraufbereitungsanlagen bestimmt die Ventilzuverlässigkeit direkt die Prozesssicherheit und die Betriebskontinuität. Die dreifach exzentrische Absperrklappe mit hartem Sitz überwindet durch ihre einzigartige dreidimensionale Geometrie grundlegende Einschränkungen herkömmlicher Konstruktionen und ist damit die bevorzugte Lösung für anspruchsvolle Anwendungen. Dieser Artikel erläutert die technischen Vorteile und das Funktionsprinzip und bietet einen klaren Rahmen für Ihre richtige Auswahl.

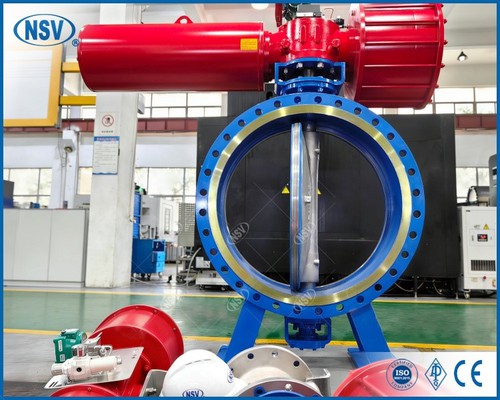

Was das dreifach-exzentrische Design so überlegen macht
Bei herkömmlichen Absperrklappen kommt es aufgrund des ständigen Gleitkontakts zwischen Scheibe und Dichtung bei jedem Zyklus zu einer schnellen Verschlechterung des Sitzes. Die dreifach exzentrische Konfiguration eliminiert diese Reibung durch präzise geometrische Versätze:
1: Die Schaftachse ist von der Mittellinie der Dichtfläche versetzt.
2: Die Stammachse ist ebenfalls von der Mittellinie der Rohrleitung versetzt.
3: Die konische Dichtfläche ist gegenüber der Strömungsachse abgewinkelt.
Diese Anordnung stellt sicher, dass sich die Scheibe während des 90-Grad-Hubs innerhalb der ersten paar Grad Drehung vollständig vom Sitz abhebt. Der Kontakt erfolgt erst beim endgültigen Schließen, wenn Metalloberflächen unter kontrollierter Interferenz zusammengepresst werden. Das Ergebnis ist ein effektiv reibungsloser Betrieb, der die Lebensdauer erheblich verlängert und eine gleichbleibende Abschaltleistung über Zehntausende Zyklen gewährleistet.
Hartsitzkonstruktion für extreme Bedingungen
Im Gegensatz zu Weichsitz-Alternativen, die auf Elastomeren oder PTFE basieren, verwendet das dreifach exzentrische Hartsitzventil ein Ganzmetall-Dichtungssystem. Der Sitzring wird typischerweise durch Plasmalichtbogenschweißen mit einer Stellite-Aufpanzerungslegierung überzogen, während die Scheibe eine mehrschichtige elastische Metalldichtung enthält-oft eine Kombination aus Edelstahl mit Inconel oder Hastelloy für Elastizität und Korrosionsbeständigkeit.
Dieses Design ermöglicht einen zuverlässigen Betrieb über einen außergewöhnlich breiten Bereich:
Temperaturbereich von minus 50 Grad Celsius bis 600 Grad Celsius
Druckfähigkeit bis Klasse 2500 (ca. 420 bar)
Beständigkeit gegen Erosion durch Säuren, Laugen, Kohlenwasserstoffe und Schlämme
Die Leckageleistung erfüllt die Null-Leckage-Anforderung der API 6D Kategorie VI. Da im primären Dichtungsweg keine nichtmetallischen Komponenten vorhanden sind, erfüllt das Ventil grundsätzlich Brandschutznormen wie API 607 und ISO 10497 ohne zusätzliche Modifikationen.
Anwendungen in der Industrie
Dreifach exzentrische Absperrklappen mit hartem Sitz bieten konstante Leistung in verschiedenen anspruchsvollen Anwendungen:
1. In der petrochemischen Raffination dienen sie als Absperrventile in katalytischen Reformern und Ethylencrackern und erreichen selbst bei 450 Grad Celsius und 100 bar Standzeiten von über 10 Jahren.
2. Bei der Stromerzeugung regeln pneumatisch betätigte Modelle den Frischdampf mit Reaktionszeiten von 0,5 Sekunden oder weniger und ermöglichen so eine schnelle Lastanpassung und Notabschaltung.
3. Bei Fernwärme und Meerwasserentsalzung sorgen Einheiten mit großem Durchmesser (bis zu DN2000) für eine bidirektionale, blasendichte Absperrung, wodurch Energieverluste reduziert und Kreuzkontaminationen verhindert werden.
4. Im industriellen Abwasser- und Sauergasbetrieb widerstehen Duplex- oder superaustenitische Gehäusewerkstoffe der Chlorid-Spannungskorrosionsrissbildung und der H₂S-induzierten Zersetzung gemäß NACE MR0175.
Drei kritische Auswahlstandards
Eine korrekte Spezifikation erfordert die Beachtung von drei Schlüsselfaktoren:
Prozessmedienkompatibilität: Für abrasive oder stark korrosive Flüssigkeiten wählen Sie CF8M-, CD4MCu- oder Super-Duplex-Edelstahlgehäuse mit Stellite- oder Wolframkarbid-Hartmetallsitzen. Für kryogene Anwendungen unter minus 100 Grad Celsius verwenden Sie stoßgeprüftes CF3M oder ASTM A351 CN3MN mit zertifizierten Tieftemperaturdichtungen.
Betätigungsmethode und Drehmomentreserve: Manuelle Getriebeantriebe eignen sich für den seltenen Betrieb bei Größen bis DN600. Spezifizieren Sie für automatisierte Anwendungen oder Anwendungen in explosionsgefährdeten Bereichen pneumatische oder elektrische Stellantriebe mit einem Drehmomentsicherheitsfaktor von mindestens 1,5, der durch tatsächliche Losbrechmomenttests gemäß MSS SP 110 überprüft wird.
Größen- und hydraulische Einschränkungen: Aufgrund der dickeren Scheibe, die für die strukturelle Integrität erforderlich ist, ist der Strömungswiderstand höher als bei Schiebern oder Kugelhähnen. Diese Ventile werden im Allgemeinen nicht für Nennweiten unter DN50 empfohlen, bei denen ein minimaler Druckabfall und eine kompakte Installation im Vordergrund stehen.
Abschluss
Die dreifach exzentrische Absperrklappe mit hartem Sitz ist nicht nur eine schrittweise Verbesserung. Es handelt sich um eine speziell entwickelte Lösung für die anspruchsvollsten Isolationsaufgaben. Seine Kombination aus reibungsfreier Kinematik, Metall-zu-Metall-Dichtung und robuster Konstruktion sorgt für unübertroffene Langlebigkeit, Sicherheit und Zuverlässigkeit in extremen Umgebungen.
Konzentrieren Sie sich bei der Auswahl auf echte Designintegrität, Materialrückverfolgbarkeit und zertifizierte Leistung. Im anspruchsvollen Einsatz gewährleistet die richtige Ventilwahl einen jahrzehntelangen störungsfreien Betrieb, reduzierte Lebenszykluskosten und eine verbesserte Prozessstabilität.
