In Rohrleitungssystemen bestimmt häufig die Art der Flanschfläche die Obergrenze der Dichtungsleistung. Während Materialgüte und Druckklasse große Aufmerksamkeit erhalten, wird die Kompatibilität zwischen Flanschfläche und Dichtung häufig unterschätzt. Doch die Ausrichtung regelt direkt:
Ob die Dichtung effektiv komprimiert werden kann
Beständigkeit gegen Korrosion der Prozessflüssigkeit
Einfache Montage, Demontage und Wartung
Gefahr von Leckagen, insbesondere bei der Verwendung flüchtiger organischer Verbindungen
Verschiedene Beläge steuern die Kontaktfläche und die Sitzspannung, um bestimmte Verformungsmodi in der Dichtung hervorzurufen. Das zugrunde liegende Prinzip ist einfach:
Eine größere Dichtungsfläche führt zu einer geringeren Belastung der Einheit und erfordert weiche, hochbelastbare Dichtungen wie Gummi oder faserbasierte Materialien
Eine kleinere Dichtungsfläche führt zu einer höheren Belastung der Einheit und erfordert harte oder massive Metalldichtungen, die durch plastische Verformung abdichten
Dieser Ansatz ist nicht empirisch-er ergibt sich aus der Integration von thermischem Verhalten, mechanischer Reaktion und Materialwissenschaft. Nachfolgend sind die technischen Eigenschaften gängiger Flanschbeläge aufgeführt.
1. RF-erhabenes Gesicht
Der in der Industrie am weitesten verbreitete Typ. Die erhöhte ringförmige Oberfläche konzentriert die Schraubenlast auf einen definierten Bereich und erhöht so die lokale Spannung ohne übermäßiges Drehmoment. Es ist für alle Druckklassen geeignet und dominiert die Öl-, Gas- und Chemieverarbeitung.
Typischerweise in Kombination mit halbmetallischen Dichtungen, z. B. Spiraldichtungen mit Graphit
Die Oberflächenrauheit liegt normalerweise zwischen Ra 3,2 und 6,3 Mikrometern; Mikro-Rillen fördern die Einbettung der Dichtung
Zu glatte Oberflächen verringern die Dichtwirkung
Empfindlich gegenüber Schraubenvorspannung; Temperaturwechsel können zu einer Stressentspannung führen
2. FF flaches Gesicht
Die Dichtfläche liegt bündig mit dem Lochkreis und die Dichtung erstreckt sich über die gesamte Fläche, wodurch eine gleichmäßige, spannungsarme Kompression entsteht.
Beschränkt auf Niederdruckanwendungen wie Klasse 125 oder 250
Erfordert nicht-metallische Weichdichtungen; Die Dichtfläche ist häufig gezahnt, um die Integrität zu verbessern
Wird hauptsächlich zum Schutz spröder Materialien wie Gusseisen verwendet, nicht für eine hoch-integrierte Abdichtung
Darf niemals mit HF-Flanschen verbunden werden, da eine Fehlanpassung zu Undichtigkeiten oder Flanschschäden führen kann
3. RTJ-Ring-Verbindung
DEntwickelt für den anspruchsvollen Einsatz -hoher Drücke, hohe Temperaturen oder kritische Anwendungen-üblicherweise über Klasse 900 und bei Temperaturen über 750 Grad Celsius.
Verfügt über eine bearbeitete Nut für Vollmetallringdichtungen: R-, RX- oder BX-Profile
Die Härte der Dichtung muss geringer sein als die des Flansches, um sicherzustellen, dass es zu einer Verformung der Dichtung kommt
BX-Ringe nutzen den Innendruck für einen selbst-energetisierenden Effekt-ein höherer Systemdruck verbessert die Abdichtung
Bei ordnungsgemäß montierten Verbindungen gibt es keinen Kontakt zwischen den Flanschflächen. Die Abdichtung wird ausschließlich durch die Plastizität der Dichtung erreicht
4. TG und MFM Zunge-und-Groove und männlich-und-weiblich
Diese Konstruktionen halten die Dichtung mechanisch fest und verhindern so eine radiale Migration aufgrund von Vibrationen, Wärmeausdehnung oder ungleichmäßiger Verschraubung.
TG sorgt für eine präzise Positionierung mit einer schmalen Zunge, ideal für weiche Dichtungen
MFM bietet eine größere Kontaktbreite und eine gleichmäßigere Spannungsverteilung
Müssen paarweise hergestellt und verwendet werden
Häufig in Erdgastransport- und Feinchemieanlagen, wo Zuverlässigkeit von größter Bedeutung ist
5. LMF und LCF großes Männchen-und-Weibchen
Wird hauptsächlich an Druckbehälterdüsen verwendet. Die vergrößerte Kontaktfläche verringert die Empfindlichkeit gegenüber Bearbeitungstoleranzen und verbessert die langfristige -Dichtungsstabilität-eine verbesserte Variante von MFM.
6. SJ Self-Energized Facing

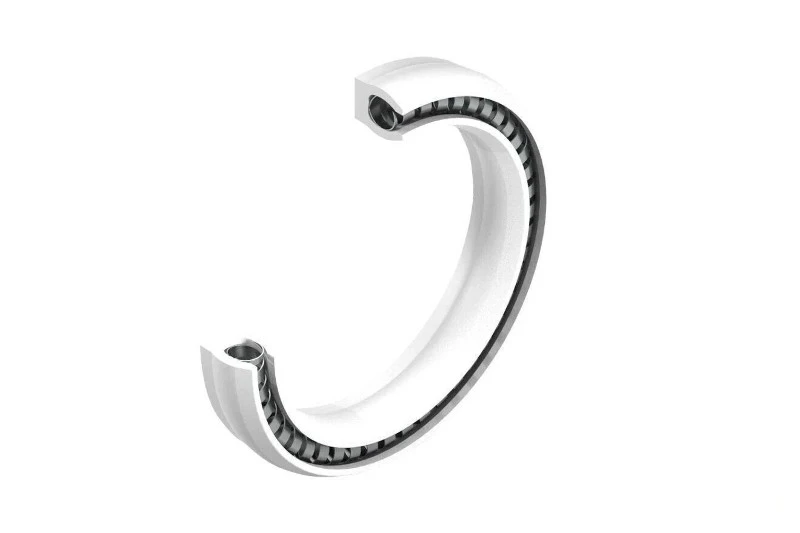

Umfasst C-Ringe, Linsendichtungen und metallische O-Ringe, die einen Teil ihrer Dichtkraft aus dem Prozessdruck beziehen. Mit steigendem Systemdruck steigt auch die Dichtungsspannung.
Wird in kryogenen, pulsierenden oder Luft- und Raumfahrtanwendungen eingesetzt
Dichtungen bestehen aus Metallen mit kontrollierter -Plastizität, die eine anfängliche Abdichtung und -Anpassung im Betrieb ermöglichen
Dichtung-Gesichtskompatibilitätsprinzipien
Bei der Abdichtung handelt es sich nicht nur um eine Klemmung-sondern um die Bewältigung der Materialverformung unter Normal- und Scherbeanspruchung. Zu den wichtigsten Leistungsmerkmalen gehören:
Kompressibilität: Fähigkeit, unter Einbaulast eine wirksame Abdichtung zu erreichen
Erholung: Fähigkeit, thermische Bewegung oder Spannungsentspannung auszugleichen
Kriechfestigkeit: Fähigkeit, die Sitzspannung während eines längeren Betriebs bei hohen Temperaturen aufrechtzuerhalten
VOC-Lecks sind oft auf eine unzureichende Rückgewinnung zurückzuführen; Weiche Dichtungen neigen im Heißbetrieb zum Kriechen, was zu einem Verlust der Dichtkraft führt.
Branchenpräferenzen spiegeln Risikotoleranz wider
Die Auswahl variiert je nach Sektor und richtet sich nach den Folgen eines Ausfalls:
Öl- und Gasbetriebe bevorzugen RTJ oder MFM für Hochtemperatur- und Hochdruckanwendungen
Erdgaspipelines haben aufgrund der Entflammbarkeit und regulatorischer Anforderungen Vorrang vor TG, MFM oder RTJ
Feinchemieanlagen kombinieren PTFE-Dichtungen mit TG oder MFM, um Korrosion und VOC-Emissionen zu bekämpfen
Wasseraufbereitungssysteme verwenden RF oder FF, wenn Kosten und Haltbarkeit im Gleichgewicht sind
Kryo- und Luft- und Raumfahrtanwendungen erfordern selbst-energetische Dichtungen für eine extrem-niedrige Permeation
Dies spiegelt technisches Urteilsvermögen wider, keine Konvention.
Abschluss
Eine wirksame Abdichtung ist weder Mutmaßung noch-gewaltsames Anziehen. Die Auswahl der richtigen Flanschfläche kann die Systemzuverlässigkeit um eine Größenordnung erhöhen. Es verkörpert die Synthese eines Ingenieurs aus mechanischem Verhalten, Materialreaktion, Betriebsbedingungen und Risikogrenzen.
