3-Wege-Zapfenkugelhahn

Produktdetails

Dreiwege-Zapfenkugelhahn von NSV sind in zwei Ausführungen erhältlich: T- und L-Form. Er wird zum Umschalten, Konvergieren und Divergieren der Durchflussrichtung des Rohrleitungsmediums verwendet. Mit der T-Form können drei orthogonale Rohrleitungen miteinander verbunden und der dritte Kanal abgeschnitten werden. spielen die Rolle des Nebenschlusses, Zusammenfluss Drei-Wege-Kugelhahn-Typ kann nur zwei zueinander orthogonale Rohrleitungen verbinden, und nicht gleichzeitig die gegenseitige Verbindung der dritten Rohrleitung aufrechterhalten. Es spielt nur eine Vertriebsrolle.

Es wird in der Metallurgie, im Bergbau, in der Erdölindustrie, in der chemischen Industrie, in der Elektrizitätsindustrie, in der Leichtindustrie, in der Schifffahrtsindustrie und in Automatisierungssteuersystemen eingesetzt und eignet sich für Betriebsbedingungen wie das Schalten, Mischen und Divergieren von Flüssigkeiten, Gasen und Energie.

Geltenden Norm
Konstruktionsstandard: API 6D, ASME B16.34, BS 5351, API 608, MSS SP-72
Von Angesicht zu Angesicht: ASME B16.10, API 6D, EN 558
Endflansch: ASME B16.34, DIN 2501
Schweißenden: ASME B16.25
Inspektion und Test: API 598, API 6D

Produktpalette
Größe: 2 "~ 48" (DN50 ~ DN1200)
Bewertung: ANSI 150lb ~ 1500lb
Gehäusematerial: Kohlenstoffstahl, Edelstahl
Trimmen: A105 + ENP, 13Cr, F304, F316
Bedienung: Hebel, Getriebe, elektrische, pneumatische, hydraulische Antriebe

Design-Merkmale
Voller Port oder reduzierter Port
Kugel auf Zapfen montiert
Ausbrandsicherer Schaft
Double Block & Bleed
Notabdichtungseinspritzung
Hohlraumdruck-Selbstentlastung
Brandschutzkonstruktion nach API 607 / API 6FA
Antistatisch nach BS 5351

1. STRUKTURMERKMALE

Der Dreiwege- / Vierwegekugelhahn ist mit einer zuverlässigen Dichtung und einem gleichmäßigen Durchflusskanal ausgestattet, um die Genauigkeit des Öffnens und Schließens durch geringen Flüssigkeitsdruckverlust und einen stabilen Durchflusskanal zu gewährleisten. Entsprechend den Formen des Strömungskanals kann das Ventil in Dreiwegekugelhahn mit "Y" -Muster, Dreiwegekugelhahn mit "L" -Muster, Dreiwegekugelhahn mit "T" -Muster und Vierwegekugelhahn mit "LL" -Muster eingeteilt werden. Weg Kugelhahn.

Dreiwege-Kugelhahn mit "Y" -Muster (Typ Q42)
Die Form des Strömungskanals ist das "Y" -Muster, das das Umschalten von der Betriebsbedingung 1 zur Betriebsbedingung 2 effektiv realisieren kann. Es wird hauptsächlich zum Umschalten der Strömungsrichtung der "Y" -Muster-Pipeline verwendet.

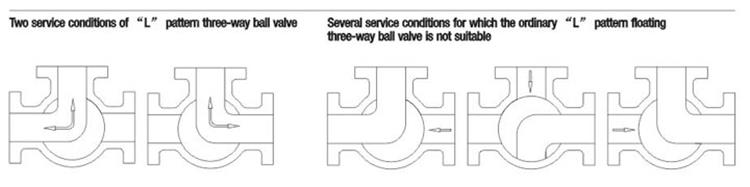

Dreiwege-Kugelhahn mit "L" -Muster (Q44, schwimmender Typ, Q49, Zapfentyp)
Der Dreiwegekugelhahn mit "L" -Muster wird zum Umschalten der Durchflussrichtung des Rohrleitungsmediums verwendet. Sie kann zwei vertikal zueinander stehende Strömungskanäle verbinden. Das normale schwimmende Dreiwegekugelventil mit "L" -Muster ist unter Umständen für einige Betriebsbedingungen nicht geeignet. Bei der Auswahl muss besonders darauf geachtet werden.

2. STRUKTURMERKMALE
Dreiwege-Kugelhahn mit "T" -Muster (Q45, schwimmender Typ, Q48, Zapfentyp)
Der Dreiwege-Kugelhahn mit T-Muster wird zum Umschalten, Konvergieren und Divergieren der Durchflussrichtung des Mediums verwendet. Der "T" -Kugelkanal kann drei Kanäle miteinander verbinden oder zwei davon miteinander verbinden, um zwei, drei der gefundenen Arten von Funktionen zu realisieren. Unterschiedliche Ventilkonstruktionen werden angewendet, um unterschiedliche Funktionen zu realisieren. Aus diesem Grund müssen die Benutzer bei der Auswahl und Bestellung des Dreiwegekugelhahns mit T-Muster detaillierte Beschreibungen der Serviceanforderungen vornehmen, damit unser Unternehmen Entwürfe und Konfigurationen korrekt vornehmen kann. Das normale schwimmende Dreiwegekugelventil mit "T" -Muster ist unter Umständen für einige Betriebsbedingungen nicht geeignet. Bei der Auswahl muss besonders darauf geachtet werden.

3. Vorteil

1.Der Flüssigkeitswiderstand ist gering und sein Widerstandsbeiwert entspricht der Länge des Rohrabschnitts.

2.Einfache Struktur, geringe Größe und geringes Gewicht.

3.Close zuverlässige, gute Abdichtung, im Vakuumsystem ist weit verbreitet.

4. Einfach zu bedienen, schnell zu öffnen und zu schließen, von ganz offen bis ganz zu schließen, solange die Drehung von 90 °, einfach zu Fernbedienung.

5. Einfache wartung, kugelhahn struktur ist einfach, dichtring ist in der regel aktiv, demontage und ersatz sind bequemer.

6.Wenn das Ventil vollständig geöffnet oder vollständig geschlossen ist, ist die Dichtfläche der Kugel und des Ventilsitzes vom Medium isoliert, wodurch die Dichtfläche des Ventils beim Durchtritt des Mediums nicht beschädigt wird.

7. Breite Palette von Anwendungen, von kleinem Durchmesser bis zu einigen Millimetern, von groß bis zu einigen Metern, von Hochvakuum bis zu hohem Druck kann angewendet werden.

FAQ

1. Q: was ist die ventile garantie?
A: Die Garantiezeit für unsere Ventile sollte 18 Monate ab dem Versanddatum oder 12 Monate nach der Installation betragen, je nachdem, was zuerst eintritt.

2. F: Versorgen „NSV“ -Ventile einen Endverbraucher mit Wert?

A: Ja, genau wie PETROKIMIA GRESIK in Indonesien, BP Irak, ESFAHAN MOBARAKEH STEEL im Iran usw.

3. Q: sie sind hersteller oder handelsunternehmen?

A: Wir sind Hersteller, aber unser Fabrikname wird nicht als NSV bezeichnet, da wir eine professionelle NSV-Marke mit bestem Service haben und auch an viele Endverbraucher verkauft wurden.
