Schwebekugelhahn gegossen

Produktdetails

Die schwimmenden Kugelhähne von NSV Cast sind hauptsächlich für die Industriezweige Erdgas, Erdölprodukte, chemische Industrie, Metallurgie, Städtebau, Medizin, Umwelt, Lebensmittel usw. bestimmt.

Als Ein / Aus-Steuergeräte. Sein Körper besteht aus Guss; Die Kugel schwimmt, die Kugel bewegt sich stromabwärts (schwimmt), um engen Kontakt mit dem stromabwärtigen Sitz aufrechtzuerhalten und beim Schließen eine zuverlässige Abdichtung unter dem mittleren Druck zu bilden. Das spezielle Design des Sitzes hat eine komplementäre Verschleißstruktur, um eine sichere und zuverlässige Abdichtung und einen lang anhaltenden stabilen Betrieb dieser Serie von Kugelhähnen zu gewährleisten. Es hat die Vorzüge der Dichtungszuverlässigkeit, der langen Lebensdauer und der einfachen Bedienung.

Anwendbare Standards:
Kugelhahnausführung nach API6D, BS5351, ASME B16.34
Von Angesicht zu Angesicht ASME B16.10, AP6D
Endflansche ASME B16.5 / ASME B16.47
Stumpf geschweißte Enden ASME B16.25
Brandschutz API607, API6A
Prüf- und Test-API 598, API6D

Material: WCB, CF8, CF8M, ETC.
Größenbereich: 1/2 "~ 8"
Druckstufe: ASME CL, 150, 300, 600

Design Beschreibung:
- Zwei Stücke oder drei Stücke Körper
- Weiches Sitzen
- Volle oder reduzierte Bohrung
- Flansch- oder stumpfgeschweißte Enden
- Anti Blow Out Stem
- Antistatisches Gerät
- Feuersicheres Design
- Verriegelungsvorrichtung
- ISO-Montagepads (optional)

STRUKTURELLE EIGENSCHAFTEN

1. Brandschutzkonstruktion
Wenn das Ventil bei einer Feueranwendung erhitzt wird, können sich die nichtmetallischen Werkstoffteile wie der Sitzdichtring aus PTFE, die Sitzdichtung für die Spindelrückseite, die Stopfbuchspackung und die Dichtung zwischen Gehäuse und Motorhaube auflösen oder durch hohe Temperaturen beschädigt werden. Unsere Firma hat eine spezielle Struktur mit einer Metall-Metall-Zusatzdichtung entwickelt, um eine innere und äußere Leckage des Ventils wirksam zu verhindern. Wie vom Kunden gefordert, können unsere schwimmenden Kugelhähne mit Design die Anforderungen von API 607, API 6FA, BS 6755 erfüllen.

2. Zuverlässige Abdichtung des Ventilschafts

Der Schaft ist an seiner Unterseite mit einer Schulter versehen, damit er auch unter extremen Bedingungen wie abnormalem Druckanstieg im Inneren des Ventilhohlraums, Versagen der Bodenplatte usw. nicht durch das Medium herausgeblasen wird Die Spindelpackung wird im Brandfall verbrannt. Das Axiallager wird an der Stelle eingesetzt, an der die Schulter und der Körper der Spindel Kontakt haben, um einen Rückdichtungssitz zu bilden. Die Dichtkraft der Rückwärtsdichtung erhöht sich mit zunehmendem Mitteldruck, um eine zuverlässige Abdichtung der Spindel unter verschiedenen Drücken zu gewährleisten, ein Auslaufen zu verhindern und ein Ausbreiten des Unfalls zu vermeiden.

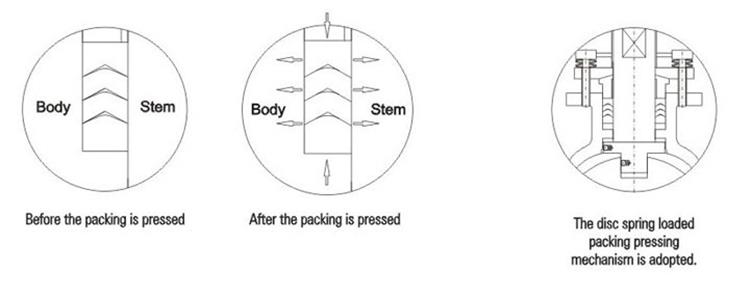

Der Stiel nimmt eine V-Packungsdichtungsstruktur an. Die V-Packung kann die Druckkraft und die mittlere Kraft der Stopfbuchse effektiv in die Dichtkraft des Schafts umwandeln.
Entsprechend den Benutzeranforderungen kann der scheibenfederbelastete Packungspressmechanismus eingesetzt werden, um die Abdichtung der Stielpackung zuverlässiger zu machen.

3. Verhinderung von Sperren und Fehlbedienungen

Das manuelle Kugelventil kann durch eine Verriegelung verriegelt werden, wenn es sich in der vollständig geöffneten oder vollständig geschlossenen Position befindet. Das um 90 ° zu öffnende und zu schließende Positionierungsstück mit Verriegelungsloch verhindert Fehlbedienungen des Ventils, die durch die Bedienung des Griffs durch Nicht-Bediener verursacht werden, und verhindert außerdem das Öffnen oder Schließen des Ventils oder andere Unfälle, die durch Vibrationen der Rohrleitung oder unvorhersehbare Faktoren verursacht werden. Es ist besonders bei entzündlichen Faktoren sehr wirksam. Es ist sehr effektiv, insbesondere für brennbare und explosive Öl-, chemische und medizinische Arbeitsleitungen oder Feldschläuche. Der Teil am Kopf des Stiels, der mit dem Griff montiert wird, nimmt ein flaches Design an. Beim Öffnen des Ventils verläuft der Griff parallel zur Rohrleitung, so dass die Öffnungs- und Schließanzeigen des Ventils garantiert fehlerfrei sind.

FAQ

1. Q: was ist die marke ihres unternehmens herstellung?

A: NSV oder OEM service

2. Q: bieten sie probe, ist es kostenlos oder extra?

A: Ja könnten wir die Probe anbieten, wegen seines Wertes, können wir freie Probe diesen kleinen Wert liefern und Sie leisten die Fracht, aber besuchen Sie auch willkommen unsere Fabrik, um Qualität zu kontrollieren.

3. Q: was ist ihre zahlungsbedingungen?

A: Als unsere Firmenpolitik haben wir normalerweise 3 Zahlungsausdrücke, es kann beide Parteien auch verhandeln, bevor es Auftrag bestätigt.
1) 100% T / T oder West Union im Voraus, dass der Bestellwert innerhalb von $ 2.000,00 USD.

2) 30% T / T voraus + 70% balance nach dem versand für den auftragswert über $ 2.000,00 USD.

3) L / C am Anblick für den Auftragswert über $ 50,000.00USD.
